Болт фундаментный ГОСТ 24379.1-80

Особенности конструкции

Регламентом установлено несколько типов фундаментных болтов ГОСТ 24379.1 80, каждый из которых характеризуется своей системой фиксации:

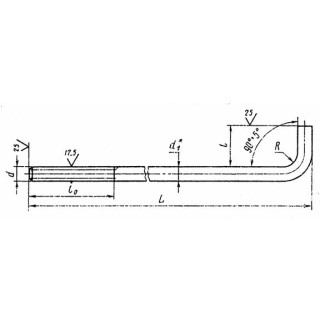

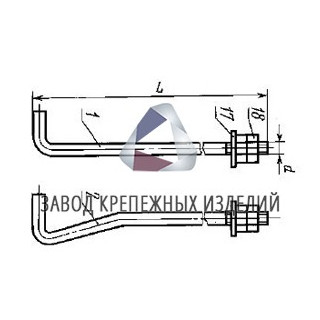

• первый — имеет изогнутую форму и устанавливается до возведения фундамента или в заранее сооружённые колодцы;
• второй — оборудован анкерной плитой и способен создать прочное соединение даже при небольшой толщине заливки;
• третий — имеет составную конструкцию и муфту, с помощью которой можно изменять высоту установки изделия;
• четвёртый — съёмные разновидности, предназначенные для установки тяжёлого оборудования, хорошо выдерживают динамичные нагрузки, например, давление пресса;
• пятый тип — имеют прямую конструкцию, и предназначены для быстрой установки готовых изделий, фиксируются при помощи клея;
• шестая разновидность — характеризуются концом конической формы, и предназначены для монтажа тяжёлых агрегатов, например, вибросита.

Болты фундаментные широко используются при возведении различных сооружений:

• при создании надёжного соединения двух элементов;
• для крепежа фундаментных плит;
• для соединения с залитым фундаментом;
• при фиксации различных конструкций, например, наружного освещения.

Стоит отметить, что для каждого конкретного случая необходимо выбирать крепёжный элемент соответствующего размера. Поэтому, прежде чем купить болты ГОСТ 24378.1 80, мы рекомендуем обратиться к нашим менеджерам. Сотрудники помогут выбрать изделие необходимого диаметра, а также оформят заказ.

Производитель СПбЗКИ предлагает приобрести болты ГОСТ 24378.1 80 по самой выгодной цене. Продукция отличается высоким качеством, что подтверждено соответствующими сертификатами. Также сотрудники помогут подобрать дополнительную фурнитуру, которая потребуется при работе с крепёжной арматурой.

Примеры установки фундаментных болтов ГОСТ 24379.1-80

1. До заливки бетона необходимо установить вариант изогнутых болтов пример — 1.
2. Для последующей заливки фундамента внутри готового колодца на стенках устанавливаются изогнутые болты — пример 2.
3. Варианты изогнутых болтов 1, 2 и 3 вместе с анкерной плитой также монтируются до заливки фундамента бетоном — примеры 3, 4 и 5.
4. Перед установкой нескольких изогнутых болтов для заливки фундамента, анкерную плиту вместе с нижними шпильками необходимо установить заранее на место бетонирования. Монтирование на стенки производится поворотным или надвигающим методом, а верхние шпильки вворачиваются с помощью муфты и закрепляются свариванием после установки оборудования — пример 6.
5. Анкерную арматуру монтируют также до заливки фундамента вместе с изогнутыми болтами вариантов 1, 2 и 3. Шпильки устанавливаются уже после формирования фундамента — примеры 7, 8 и 9.
6. В заранее высверленные отверстия фундамента необходимо установить прямые болты со специальным конусным наконечником — варианты 1, 2 и 3. Дополнительно эти болты закрепляются в бетоне с помощью клея на основе эпоксида или силикона — пример 10. Также укрепить болты можно виброусадочным методом с помощью цемента и песка — пример 11. На примере 12 показано, как фундаментные болты можно закрепить разжимной штангой. На примере 13 это делается с помощью раствора цемента и виброусадки в него шпилек болтов.

Пример 1	Пример 2	Пример 3
Пример 4	Пример 5	Пример 6
Пример 7	Пример 8	Пример 9
Пример 10	Пример 11	Пример 12
	Пример 13

Условные обозначения:

• 1 — фундамент
• 2 — подливка
• 3 — оборудование или строительная конструкция
• 4 — колодец
• 5 — бетон на мелком заполнителе
• 6 — скважина
• 7 — клеевой состав
• 8 — цементно-песчаная смесь
• 9 — цементный раствор

Регламентом установлено несколько типов фундаментных болтов ГОСТ 24379.1 80, каждый из которых характеризуется своей системой фиксации:

• первый — имеет изогнутую форму и устанавливается до возведения фундамента или в заранее сооружённые колодцы;
• второй — оборудован анкерной плитой и способен создать прочное соединение даже при небольшой толщине заливки;
• третий — имеет составную конструкцию и муфту, с помощью которой можно изменять высоту установки изделия;
• четвёртый — съёмные разновидности, предназначенные для установки тяжёлого оборудования, хорошо выдерживают динамичные нагрузки, например, давление пресса;
• пятый тип — имеют прямую конструкцию, и предназначены для быстрой установки готовых изделий, фиксируются при помощи клея;
• шестая разновидность — характеризуются концом конической формы, и предназначены для монтажа тяжёлых агрегатов, например, вибросита.

Технические характеристики изделия

• материал изготовления: сталь марок 3, 20, 35, 09Г2С;
• номинальная длина, мм: от 300 до 2800;
• номинальный диаметр, мм: от 12 до 48;
• масса, гр: от 0,021 до 7,99.
