Фланцы воротниковые ГОСТ 12821-80

Чаще всего воротниковые фланцы создаются с помощью одного из двух способов:

• Литьё. В процессе производства расплавленный метал вливается в болванку. Когда материал изготовления полностью остывает, заготовка подвергается дополнительной обработке на станке. Минус метода — возможное появления пустот, из-за чего изделия могут выйти из строя.
• Газовая или плазменная резка. С помощью станка из листа стали вырезается заготовка, которая подвергается дополнительной обработке на станке. Изделия, созданные таким способом, лишены пустых полостей, поэтому отличаются качеством и надёжностью.

Для изготовления используется несколько марок стали, отвечающих ГОСТ 12821 80:

• 20, 9Г22С;
• нержавеющая сталь;
• оцинкованные листы.

Требования ГОСТ

Все воротниковые фланцы, отвечающие требованиям ГОСТ 12821 80, имеют следующие параметры:

• Ду, мм: от 15 до 1200;
• Ру, МПа: от 0,1 до 20;
• диапазон температур, оС: от −253 до +600.

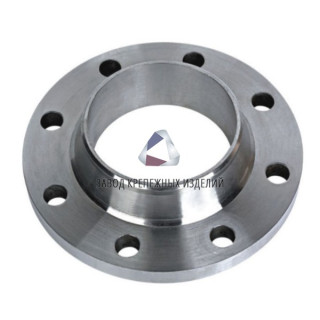

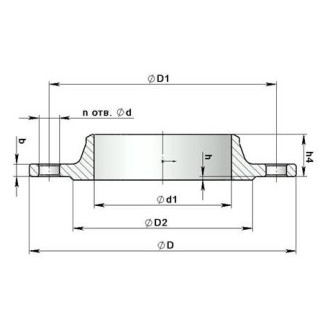

Фланцы воротниковые ГОСТ 12821-80 — плоские округлые соединительные элементы, в центре которых располагается невысокий выступ (воротник), представляющий собой усечённый конус. По внешнему диаметру изделия находятся отверстия для крепёжных деталей — болтов, шпилек и прочих приспособлений.

Сфера применения

Фланцы воротниковые отличаются универсальностью, поэтому широко применяются в самых разных отраслях:

• при прокладке трубопроводов;
• соединении хранилищ с рабочей средой;
• прокладке трубопроводной арматуры;
• в нефте- и газовой промышленности;
• водоснабжении, канализационной системах;
• энергетической, сельскохозяйственной, станкостроительной и прочих отраслях.

Таблица 1 — Фланец воротниковый ГОСТ 12821-80

Таблица 2 — Фланец воротниковый ГОСТ 12821-80

Таблица 3 — Фланец воротниковый ГОСТ 12821-80

Таблица 4 — Фланец воротниковый ГОСТ 12821-80

Таблица 5 — Фланец воротниковый ГОСТ 12821-80

Таблица 6 — Фланец воротниковый ГОСТ 12821-80

Воротниковые фланцы обладают рядом достоинств:

• высокая прочность;
• надёжность конструкции;
• герметичность соединения;
• универсальность.

Санкт-Петербургский завод крепежных изделий предлагает купить воротниковые фланцы ГОСТ 12821-80, выбрав подходящий размер изделия в таблице, или заказать детали по индивидуальному чертежу.
