Изготовление гидравлических тройников на заказ
- Нестандартные детали, опытные образцы или серийные партии.
- Минимальная сумма заказа — 20 000 рублей, отгрузка — от 2 рабочих дней.
- Доставка в Санкт-Петербург или другие регионы России.

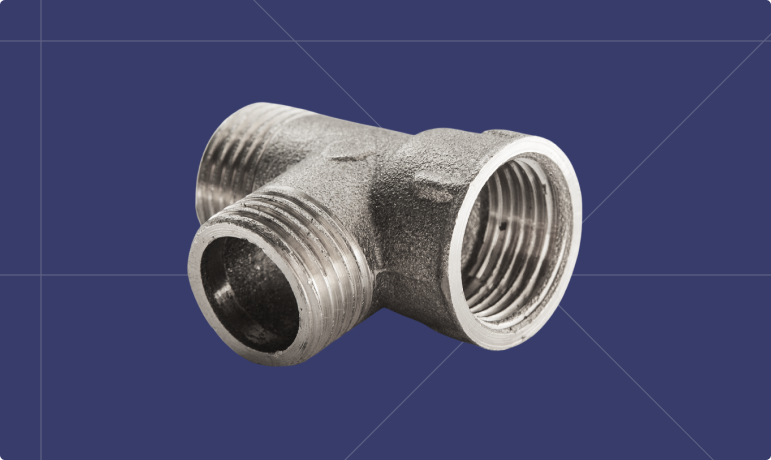

Тройник объединяет три присоединения в одном корпусе. Он помогает отвести поток к отдельной линии, подключить оборудование или соединить участки системы. Направление движения среды задает схема узла, сама деталь не регулирует поток.
Конструкция и исполнения
Корпус содержит пересекающиеся каналы, а на концах расположены присоединительные участки. При изготовлении тройников на заказ учитывают не только их размеры, но и расположение осей, толщину стенок, возможность монтажа. Признаки в таблице могут сочетаться: например, Т-образный тройник бывает как равнопроходным, так и переходным.
| Исполнение | Назначение |
| Равнопроходное | Ответвление линии при одинаковых условных проходах всех трех присоединений |
| Переходное | Соединение основной линии с ответвлением другого условного прохода |
| Т-образное | Прямой участок с боковым ответвлением; геометрию задает документация |
| Для разных присоединений | Соединение элементов с различными типами или размерами резьбы по документации |
| Нестандартное | Корпус, каналы, параметры концов по техническому заданию заказчика |
Присоединения и каналы
Для каждого из трех концов укажите тип присоединения, его положение на схеме. Если предусмотрена резьба, приведите полное обозначение, направление, длину или глубину. Близкие диаметры не подтверждают совместимость без проверки профиля, шага, допуска.
В документации задают проходные отверстия, положение их осей, толщину стенок. Уплотнение может работать по торцу, конусу, резьбе или с отдельным кольцом — в зависимости от конструкции. Укажите геометрию рабочих поверхностей, требования к их состоянию, схему ответных частей.
Материалы и рабочие условия
Для производства стальных тройников применяют углеродистые или легированные сплавы, в том числе нержавеющие. Также возможно использование других металлов. Материал выбирают по документации с учетом рабочей среды, давления, температуры, требований к прочности. Наличие заготовки проверяем до запуска партии.
При изготовлении тройников из нержавеющей стали важно указать марку, состав, температуру рабочей среды, при необходимости ее концентрацию. Эти сведения помогают оценить стойкость материала для конкретного узла. В ТЗ также задают требования к очистке, состоянию внутренних каналов, поверхности после обработки. Доступность дополнительных операций уточняем при расчете.
Основные параметры заказа
Для расчета направьте чертеж, ТЗ, спецификацию или образец, сведения о подключаемых линиях, условиях работы.
| Параметр | Что указать для изготовления тройников |
| Присоединения | Тип, обозначение, шаг, допуск, длина или глубина для каждого конца |
| Каналы | Проходные сечения, расположение, угол осей, требования к внутренней поверхности |
| Корпус | Габариты, толщина стенок, размеры под инструмент, фаски, проточки |
| Уплотнение | Схема, форма рабочих поверхностей, размеры, требования к обработке |
| Материал | Марка, нормативный документ, состояние заготовки, возможная замена |
| Эксплуатация | Среда, давление, температура, нагрузки |
| Контроль и поставка | Размеры для проверки, требования к испытаниям, документы, количество, срок |
Если документации нет, передайте образец, фотографии, известные размеры каждого конца, сведения об ответных элементах. При износе нельзя надежно восстановить все исходные допуски. Недостающие параметры согласуем до отправки в производство.

Производственная база ООО «СПбЗКИ»
Завод оснащен современным оборудованием для изготовления крепежа и деталей различной сложности. Основу составляют токарные станки с ЧПУ DMG MORI CTX ecoline, обеспечивающие высокую точность обработки, стабильное качество продукции.
Производственная база также включает токарные (16К20), фрезерные (6Р13), резьбонакатные (UPW 25.1), сверлильные (2Н135), шлифовальные (2Ш18) станки и комплекс абразивоструйной обработки (KOMAX—CAB-Р). Такое оборудование позволяет выполнять полный цикл механической обработки, выпускать единичные изделия и серийные партии по чертежам, техническому заданию или образцам заказчика.
Этапы изготовления тройников на заказ
От чего зависит цена изготовления тройников
Стоимость рассчитываем по документации или образцу с учетом материала, конструкции, количества изделий.
На трудоемкость влияют пересечение каналов, точность их расположения, типы присоединений, требования к поверхностям. При отсутствии чертежа учитываем обмер, а также подготовку исходных данных.
Цену, срок, условия поставки укажем в коммерческом предложении.
- Марка, доступность материала
- Параметры заготовки
- Диаметры, расположение каналов
- Тип, параметры присоединений
- Толщина стенок
- Допуски, шероховатость
- Объем механической обработки
- Оснастка, настройка станка
- Количество изделий
- Дополнительные операции
- Контроль, испытания
- Документы, упаковка, доставка
Как сделать заказ
Где применяют гидравлические тройники
Почему выбирают ООО «СПбЗКИ»






Крепеж в наличии на складе
Актуальные остатки готовой продукции: болты, гайки, шайбы, шпильки и другие. Таблица обновляется по мере изменения складских остатков
Открыть таблицу остатков- Обновляется регулярно
- Таблица
- Резерв через менеджера
-
Чем равнопроходный тройник отличается от переходного?
У равнопроходного условные проходы трех присоединений одинаковы. У переходного хотя бы один отличается. Размеры самих резьбовых концов, каналов уточняют по чертежу. -
Зачем указывать расположение каждого присоединения?
Если концы различаются по размеру или типу соединения, схема показывает, где находится каждый из них. Укажите направление, угол ответвления: эти параметры определяют положение каналов, а также монтаж в узле. -
Можно ли сделать тройник с разной резьбой на концах?
Возможность оценим по схеме. Укажите для каждого присоединения тип, обозначение, направление, длину или глубину, а также размеры ответных деталей. -
Какие сведения нужны для выпуска по образцу?
Направьте образец, фотографии, известные размеры трех концов, сведения об условиях работы. Износ или загрязнение каналов могут затруднить восстановление исходной геометрии. -
Можно ли изготовить аналог тройника зарубежного производства?
Рассмотрим заказ по обозначению, чертежу или образцу. Сопоставим параметры каждого конца, схему каналов, рабочие условия. Взаимозаменяемость согласуем по документации конкретного узла. -
Проводят ли испытания на герметичность при производстве тройников для трубопроводов?
Укажите испытательную среду, давление, метод, критерии приемки в документации. Возможность проверки, ее объем согласуем при расчете заказа.
