Болт самоанкерующийся распорный ГОСТ 28778-90 (БСР)
Болты самоанкерующиеся распорные ГОСТ 28778-90 — это особая разновидность соединительных приспособлений, широко применяемая в тех сферах, где необходимо обеспечить надёжную и долговечную фиксацию отдельных деталей конструкции, испытывающих повышенные нагрузки.

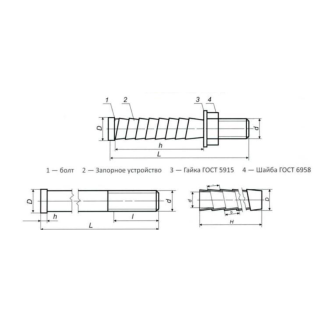

Конструкция таких болтов состоит из нескольких узлов: стержня, с нанесённой резьбой, болта и плоской гайки. Благодаря использованию легированной стали с дополнительным антикоррозийным напылением и особой прочности, болт позволяет повысить надёжность и долговечность фиксации элементов строительных конструкций, отрезков трубопроводов, обеспечить качественное закрепление оборудования на бетонных, кирпичных и железобетонных основаниях различных сооружений.
Достичь желаемых результатов БСР позволяет резьба, нанесённая особым образом, а также особый заклинивающий элемент, представляющий собой металлическую полоску, обёрнутую вокруг основания крепёжного приспособления. Именно лента повышает удерживающие характеристики анкерного распорного болта.
Применение болтов ГОСТ 28778-90
Благодаря особенностям конструкции и высоким эксплуатационным характеристикам крепёжный элемент нашёл применение в самых разных отраслях:
- в строительстве — для создания надёжного соединения отдельных деталей конструкции с основанием, изготовленном из различных материалов;
- при прокладке трубопроводов;
- в машиностроении.
Требования, выдвигаемые к болтам БСР, указаны в ГОСТ 28778-90:
- метал: углеродистая или легированная сталь марок 20, 35, 09Г2С, 40Х, дополнительно покрытая напылением, защищающим от образования коррозии;
- размеры: от М5Х65 до М24Х300, где «М» обозначает, что стержень покрыт метрической резьбой, а цифры говорят о диаметре продукции;
- остальные параметры: способ транспортировки, условия хранения, способ контроля качества, используемый при производстве крепёжных приспособлений.
БСР ГОСТ 28778-90 присущи такие характеристики:
- поле допуска резьбы варьируется от 6 до 8 единиц;
- предельная нагрузка — не выше 0,6 Вр;
- использование таких марок стали в качестве сырьевого материала: 30ХР, 40Х, 20кп, 20Г2Р, Юкп, 10, 20 и 35. Это всё высокопрочные сплавы, справляющиеся с повышенными нагрузками.
БСР — Болт самоанкерующийся однораспорный ГОСТ 28778-90
| Типоразмер БСР | Номинальный диаметр резьбы d | Диаметр головки D +1,0 | Длина болта L | Длина Н, не более | Теоретическая масса (вес)1000 шт., кг |
| М6×65 | 6 | 9,0 | 65 | 45 | 31,92 |
| М8×85 | 8 | 11,0 | 85 | 60 | 60,92 |
| М10×100 | 10 | 13,0 | 100 | 70 | 90,61 |
| М12×110 | 12 | 15,0 | 110 | 75 | 134,02 |
| М16×150 | 16 | 19,0 | 150 | 100 | 192,29 |
| М20×200 | 20 | 23,0 | 200 | 125 | 456,90 |
| М22×250 | 22 | 25,0 | 250 | 150 | 740,6 |
| М24×300 | 24 | 27,0 | 300 | 180 | 1159,52 |
Исполнения самоанкерующихся распорных болтов
| Типоразмеры болтов БСР | Номинальный диаметр резьбы d | Длина болта L | Диаметр головки D+1,0 | Н, более | I | Теоретическая масса 1000 шт., кг |
| М6×65 | 6 | 65 | 9 | 30 | 30 | 16,47 |
| М8×85 | 8 | 85 | 11 | 35 | 35 | 35,22 |
| М10×100 | 10 | 100 | 13 | 45 | 45 | 60,24 |
| М12×110 | 12 | 100 | 15 | 50 | 50 | 100,18 |
| М16×150 | 16 | 150 | 19 | 70 | 70 | 152,19 |
| М20×200 | 20 | 200 | 23 | 100 | 100 | 408,61 |
| М22×250 | 22 | 250 | 25 | 110 | 110 | 590,58 |
| М24×300 | 24 | 300 | 27 | 150 | 150 | 1099,52 |
Исполнения запорного элемента БСР
| Типоразмер болтов БСР | d | D | H | b | t | S | Теоретическая масса 1000 шт., кг |
| М6×65 | 6,2 | 9,8 | 45 | 10 | 6,0 | 0,6 | 15,45 |
| М8×85 | 8,2 | 11,8 | 60 | 12 | 7,0 | 0,8 | 25,70 |
| М10×100 | 10,2 | 13,8 | 70 | 12 | 7,0 | 0,8 | 30,30 |
| М12×110 | 12,2 | 15,8 | 75 | 14 | 8,0 | 0,8 | 34,20 |
| М16×150 | 16,2 | 19,8 | 100 | 14 | 8,0 | 0,9 | 40,17 |
| М20×200 | 20,2 | 23,8 | 125 | 16 | 9,0 | 1,0 | 48,29 |
| М22×250 | 22,2 | 25,8 | 150 | 16 | 9,0 | 1,0 | 50,02 |
| М24×300 | 24,2 | 27,8 | 180 | 20 | 11,0 | 1,2 | 60,22 |
Способ монтажа болтов БСР 28778-90
- В размеченном месте на бетонном или кирпичном основании высверливается отверстие необходимого размера. Важно, чтобы диаметр отверстия совпадал с размером стержня фиксирующего приспособления.
- С помощью ёршика или другого подобного изделия удаляется пыль, мелкие частички бетона и прочие загрязнения.
- Болт устанавливается в подготовленное место до упора. Если необходимо, манипуляцию можно осуществить с помощью молотка.
- Придерживая шпильку, чтобы она не вращалась, нужно закрепить регулировочную гайку.
Санкт-Петербургский завод крепёжных изделий СПбЗКИ занимается ОПТовым производством болтов БСР согласно ГОСТ 28778-90. Приобрести соединительные элементы можно на сайте, где представлена вся реализуемая продукция или, позвонив по телефону. Доставка осуществляется по всей России.
