Болты для рельсовых стыков железнодорожного пути, класс точности ГОСТ 11530-93

Болт ГОСТ 11530-93: конструкция

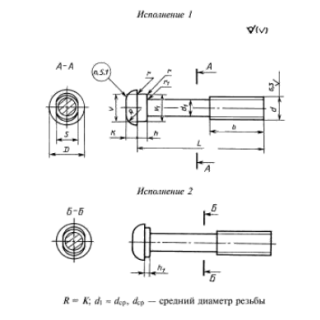

Для соединения требуется добавление двухголовой накладки. Она монтируется на стык, совмещаются отверстия, в которые вставляются крепежные элементы. Их головки должны быть расположены по разные стороны (два соседних крепежа). Далее фиксируют гайками и шайбами. Конструктивно болты стыковые представлены в виде цилиндрического стержня, головки круглой или квадратной формы с высотой 13-17 мм. Дополняются овальным подголовником с радиусом 1-2 мм. Он имеет форму по аналогии с отверстиями в накладках. Этим обеспечивается точное крепление, исключается прокручивание. С уменьшенной высотой этой конструктивной части болты применяются для креплений изолирующего стыка.

В качестве материала применяется марки стали 35 и 40Х, для которых установлено и разный класс прочности — 8,8 и 10,9 соответственно. Также допускается применение другого сырья с соблюдений вышеуказанных классов. Крепежная составляющая дополняется резьбой с шагом 2,5-3 мм и длиной от 56 до 66 мм. Номинальный диаметр варьируется от 22-27 мм. Поля для допуска разрешены в следующих значениях — 8g и 8h.

Заказать крепеж оптом большими и малыми партиями можно в «СПбЗКИ». Компания предлагает изготовление изделий разных размеров и исполнений по доступным ценам.
