Шпилька для фланцевых соединений ГОСТ 10494-80

Фланцы применяются практически во всех отраслях промышленности. Резьбовое соединение деталей устанавливается при помощи шпильки — изделия стержневой формы с двусторонней резьбой. Крепеж предполагает установку гаек на один либо оба конца.

Прочность стыка, а следовательно и герметичность системы в целом достигается за счет соблюдения следующей схемы монтажа:

• Затяжка гайки первого соединительного метиза осуществляется «в пол силы».
• Второй крепеж устанавливается в противоположном первому отверстии фланца.
• Далее выдерживается крестообразная последовательность фиксации элементов.

В процессе монтажа достигается равномерная затяжка с усилием согласно спецификации крепежа. Избыточное натяжение может стать причиной повреждения резьбового соединения.

Стальные шпильки используются для обеспечения надежного фланцевого соединения следующих конструкций:

• отдельных участков трубопровода;
• паровых котлов;
• тепловых двигателей;
• газовых турбин;
• промышленных узлов.

СПбЗКИ предлагает шпильки фланцевые собственного производства. Мы выдаем паспорта качества на всю поставляемую продукцию технического назначения. Доставка оптовых партий осуществляется в любой регион России.

Соединение элементов различных конструкций, осуществляемое при помощи фланцев, включает:

• собственно фланец — плоскую деталь-диск с равномерно расположенными отверстиями;
• комплект крепежных изделий;
• прокладки.

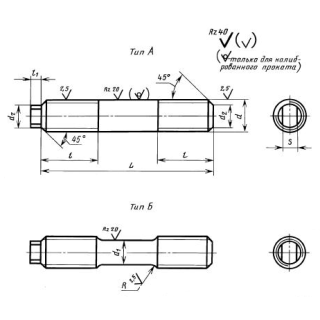

Производство шпилек — металлических стержней с резьбой на концах — осуществляется методом накатки либо нарезки:

• с равными номинальными диаметрами гладкой и резьбовой частей — тип А;
• с номинальным диаметром гладкой части меньшим диаметра резьбовой — тип Б.

К крепежу предъявляются требования обусловленные параметрами и предназначением конструкции:

1. Рабочее давление и температура.
2. Химические свойства среды.
3. Материал изделия.

К примеру, резьбовое крепление узлов агрегатов, работающих при температуре свыше 450ºС, производится из углеродистой конструкционной стали с повышенным содержанием марганца. Маркировка изделий определяется маркой стали и наносится ударным способом на торец хвостовика.

Согласно требованиям ГОСТ 10494 каждая партия фланцевых шпилек сопровождается паспортом, содержащим следующие сведения:

• наименование компании-производителя;
• условное обозначение метизов;
• марку стали и соответствующие параметры применения;
• химический состав и толщину защитного покрытия;
• результаты проведенных испытаний с указанием даты;
• количество единиц и номер партии;
• штамп ОТК.
