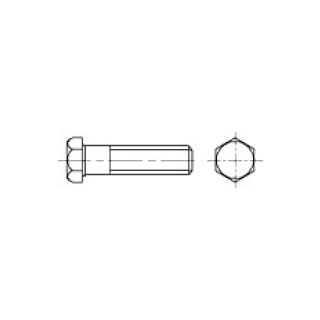

Болт с шестигранной головкой, класс точности A ГОСТ 7805-70

Болты ГОСТ 7805-70: изготовление

Болты ГОСТ 7805-70 с шестигранной головкой относятся к классу общепромышленного крепежа. Они могут изготовляться диаметром от 6 до 48 мм. Класс точности болтов — В. Изготавливается данный вид крепежа из сталей различных марок, конкретный класс стали определяется назначением крепежа. Применяются углеродистые, холодостойкие, нержавеющие, жаропрочные и другие типы стали. На болты ГОСТ 7805-70 наносится метрическая резьба установленной длины. Точность ее исполнения, обозначается полем допуска резьбы, чем его значение больше — тем больше отклонение от номинальных значений параметров резьбы. В соответствии с ГОСТ 7805-70, достаточным считается величина поля допуска в 6g.

Болты ГОСТ 7805-70: назначение и варианты исполнения

Для правильного подбора болтов, следует учитывать параметры соединяемых элементов.

Например, если речь идет о трубопроводах, то необходимо знать:

• тип рабочей среды трубопровода;
• рабочее давление в трубопроводе;
• температуру рабочей среды;
• марку стали устанавливаемых фланцев.

Для создания надежного фланцевого соединения, болты ГОСТ 7805-70 применяются совместно с соответствующими уплотнительными материалами, гайками и шайбами. Болты ГОСТ 7805-70 могут выполняться в различном исполнении, при этом, версии исполнения, определяются предприятием-изготовителем.

Варианты исполнения:

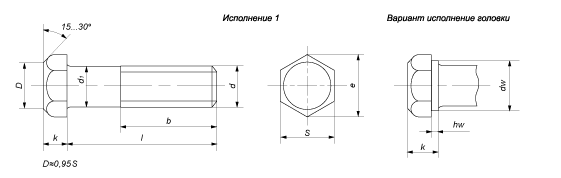

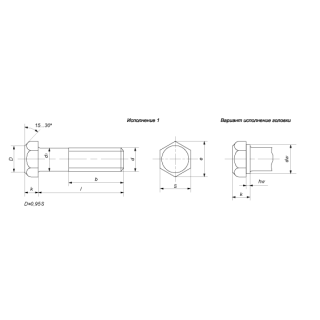

• исполнение 1: у болта диаметр гладкой части соответствует значению номинального диаметра;
• исполнение 2; у болта диаметр гладкой части соответствует среднему значению диаметра.

Болты ГОСТ 7805-70 в исполнении 1 производятся без шплинтовых отверстий, а болты в исполнении 2 — с шплинтовыми отверстиями в стержне.

Предусмотрены виды исполнения 3 и 4. При исполнении 3, в головке болта создаются 2 сквозных отверстия, при исполнении 4, на торцевой части головки болта имеется специальная лунка.

Технические характеристики болты ГОСТ 7805-70

• класс точности – B;
• поле допуска резьбы - 6g;
• классы прочности - 4,8; 5,8; 8,8; 10,9;
• марки сталей, применяемых доя изготовления болтов: 10кп, 20кп, 10, 20, 35, 20Г2Р, 40Х, 30ХР.
