Гайки круглые шлицевые

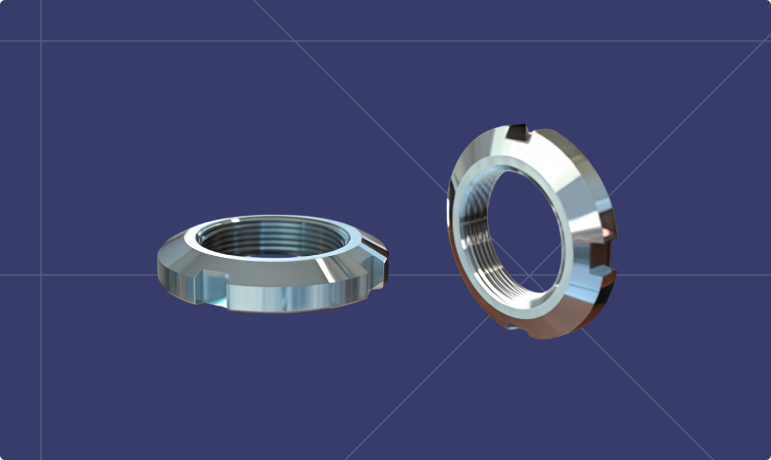

Круглая соединительная гайка — особый соединительный элемент, отличающийся от прочих оригинальной конструкцией. Внешне изделие представляет собой металлическое кольцо, на внутреннюю часть которого нанесена резьба, а на внешней располагаются специальные углубления — шлицы. Именно благодаря этим отверстиям приспособление и получило своё наименование.

Роль насечек заключается в обеспечении кручения круглой гайки без граней вокруг своей оси. Также пазы обуславливают удобство и быстроту установки изделия.

Чтобы гайка не прокручивалась, она дополняется «многолапчатой» шайбой — элементом, оборудованным шестью наружными выступами и одним внутренним. Фиксация крепёжного изделия достигается за счёт отгибания лапки в один из пазов гайки.

Круглые шлицевые гайки ГОСТ -стандарта

Круглые гайки с отверстиями обладают рядом конструктивных особенностей:

• форма — всегда округлая;
• наличие технологических углублений — пазов;
• рабочий диаметр — от 6 до 200 мм;
• количество пазов, зависящее от размера изделия: 6-42 мм — 4 углубления, 45-125 мм — 6 отверстий, свыше 130 мм — 8 шлицев.

Сырьём для круглых шлицевых гаек по ГОСТу служат следующие марки стали:

• с высокой устойчивостью к образованию коррозии — 14Х17Н2, 12Х18Н10Т, 12Х18Н9Т;
• углеродистая — ст.35, ст.20, ст.45;
• легированная — 30ХГСА, 35Х.

Круглые гайки без граней могут изготавливаться из латуни марки Л63 и иметь дополнительное цинковое, фосфатное или оксидное покрытие.

Технические исполнения круглых гаек

Параметры гаек с круглой головкой прописаны в соответствующем разделе ГОСТ. Нормативный документ устанавливает следующие характеристики:

• твёрдость — от 110 до 217 единиц по шкале Бринелля;
• масса — от 4,21 до 4106,64 кг;
• материал — сталь, латунь.

ГОСТ 11871-88 указывает несколько способов контроля качества, применяемых относительно гаек с круглой шляпкой:

• визуальный осмотр при освещении не менее 300 люкс;
• изучение допусков, выявление отклонений от них;
• установление прочности используемого материала;
• выявление шероховатостей;
• изучение на предмет дефектов;
• установление уровня допустимой нагрузки.

Таблица 1 — Параметры круглых шлицевых гаек ГОСТ 11871-88

Таблица 2 — Параметры круглых шлицевых гаек ГОСТ 11871-88

Таблица 3 — Параметры круглых шлицевых гаек ГОСТ 11871-88

Применение соединительной круглой гайки

Конструктивные особенности и большая область упора круглых гаек с отверстиями обеспечивают прочное и долговечное соединение даже в условиях высоких механических нагрузок. Крепёжные элементы, оборудованные пазами, широко применяются в самых разных отраслях народного хозяйства. Так, изделия используются:

• для монтажа отдельных деталей на валах;
• для увеличения надёжности соединения в сочетании со стопорной шайбой;
• для обеспечения надёжного и долговечного закрепления элементов разнообразных станков.

Сертифицированные изделия должны поставляться в таре, имеющей следующие обозначения:

• Товарный знак фирмы-изготовителя. В некоторых случаях сочетается с наименованием производителя.
• Технические характеристики округлой гайки.
• Масса нетто или количество.

При этом каждая коробка должна содержать исключительно крепёжные элементы одного вида. Не допускается смешивание круглых шлицевых гаек с, например, квадратными. Это касается и типоразмеров, и марки используемого для изготовления сплава, и дополнительного напыления и других характеристик.

Монтаж округлых гаек с углублениями

Для фиксации крепёжного элемента используется особое приспособление — радиусный (цанговый) ключ. Инструмент представляет собой изделие с захватом дугообразной формы, конец которого оборудован крючкообразным зацепом.

Для каждого диаметра гайки предназначается ключ соответствующего размера, что делает монтаж особенно быстрым и удобным.

Производство круглых гаек

Санкт-Петербургский завод крепёжных изделий СПбЗКИ занимается изготовлением шлицевых круглых гаек как по ГОСТ -стандартам, так и по индивидуальным ТЗ. Вся реализуемая продукция отличается высоким качеством, которое подтверждено соответствующими сертификатами и разрешением на эксплуатацию. Ознакомиться с ассортиментом крепёжных изделий можно с помощью информативного каталога, расположенного на сайте компании. В нём представлена все варианты соединительных элементов с подробным описанием технических характеристик.

Подробности можно уточнить по телефону, который указан на сайте, или заполнить форму заявки, указав необходимые требования. Доставка осуществляется по всей России.
